A Hikvision AX Hybrid Pro G2 riasztórendszer egy innovatív, sokoldalú biztonsági megoldás, amely vezetékes, buszos és hibrid üzemmódban egyaránt kiválóan teljesít.
A rendszer kiemelkedő, átfogó védelmet nyújt. Rugalmasan alkalmazkodva a különböző igényekhez beltéren vagy kültéren egyaránt! A fejlett beltéri és kültéri érzékelők lehetővé teszik a megbízható és pontos észlelést, biztosítva a felhasználók nyugalmát és biztonságát. Grade 2 minősítéssel és MABISZ ajánlással is rendelkezik. A rendszer kifejezetten nyugat- és középeurópai igényekre lett kifejlesztve. Ezt a gyártó a régióból összegyűjtött információk alapján érte el és ezen igények és visszajelzések mentén fejlesztette a hardware-t és a firmware-t egyaránt. A jövőbeli új funkciók is régiós elvárások mentén lesznek a firmware frissítések segítségével ki- és továbbfejlesztve.
A riasztórendszer buszos elemeit a gyártó úgy alakította ki, hogy a korábbi AX-PRO (egyenlőre Tri-X protokkollal működő) vezetéknélküli eszközöket is lehessen használni.

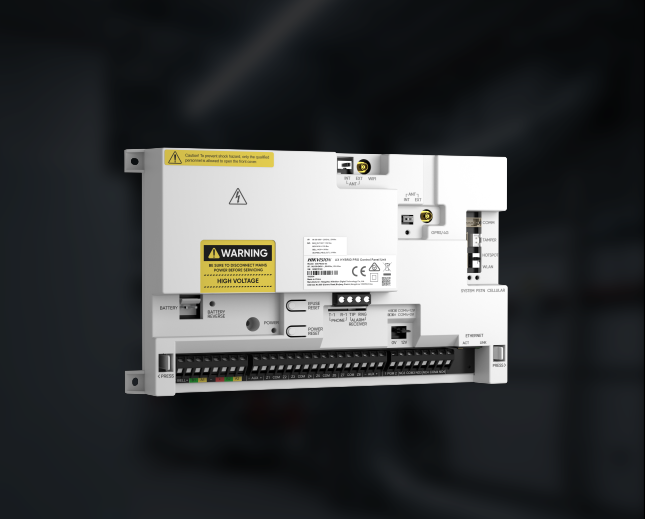

Központ panel
A központ három verzióban kapható.
A három muskétás közötti különbség leginkább a zónaszám (64, 96, 128), illetve a partíciószám (32, 48, 64), ezen felül az egyéb hozzáadható egységek számában is különböznek, mint pl.: távirányító- és felhasználószám. Ettől függetlenül a központok kapacitása és lehetőségei túlmutatnak a megszokott rendszerekén.
A publikus adatlapokon ezek a katalógusadatok megtalálhatóak.
A központ főbb jellemzői
Az alapcsomag tartalmazza magát az AX Hybrid Pro G2 központ panelt, WiFi-antennát, és egyéb szerelékanyagokat (csavarok, ellenállások). A riasztóközpontot közvetlen 230V AC feszültséggel kell megtáplálni, ugyanis a tápegység az alaplap mellé van illesztve egy könnyen cserélhető nyáklap formájában. Külön transzformátort nem igényel. Az alaplapra van integrálva közvetlenül a WiFi és az Ethernet kommunikátor is. A WiFi egységet hotspot módban használva közvetlenül lehet programozni a központot.
A konfigurálást végezhetjük web felületről vagy HikPartner Pro alkalmazásból is, IP receiver Pro-val szintén kompatibilis. Négy távfelügyeleti csatlakozással rendelkezik. Igény esetén LTE (DS-PC502S) és PSTN (DS-PM 2-P) kommunikátor is illeszthető az alaplapra. Az LTE kommunikátorhoz opcionálisan antenna is illeszthető (DS-PT061). Központdobozt az egységcsomag nem tartalmaz, mivel fém (DS-PZ50 1SHL-M(O-STD) ) és műanyag (DS-PZ50 1SHL-P) kivitelből is választhatunk. A dobozokba minden esetben 12 V – 7 Ah kapacitású akkumulátor helyezhető el, ezen felül további kettő bővítő modul számára is van kialakított hely.
A központdobozokhoz szabotázskapcsoló is a van mellékelve.
A riasztóközpont sorkapcsának leírása

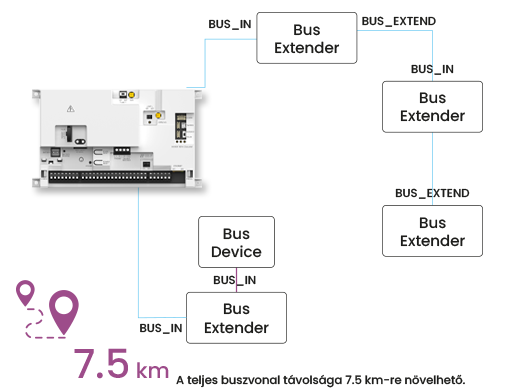

A 2 db busz csatlakozás 3 féle kialakításban használható: Visszatérő hurkos felfűzött busz, nyílt végű felfűzött busz, csillagpontos kialakítású busz.

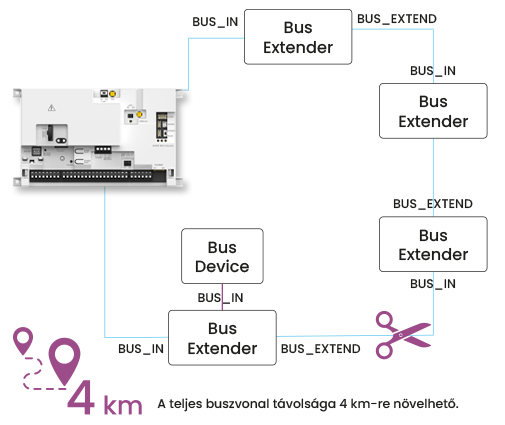

Visszatérő hurkos felfűzött (Standard Ring) kialakításban a busz nyomvonal maximum 4 km hosszú lehet a buszvonal és sorba fűzve kell az eszközöket kötni úgy, hogy a buszvonal visszatér a központba.
Nyílt végű felfűzött (Standard Line) nyomvonalat úgy valósíthatunk meg, hogy két irányban indítjuk el a buszvonalat, de az eszközöket így is felfűzve kell bekötni.

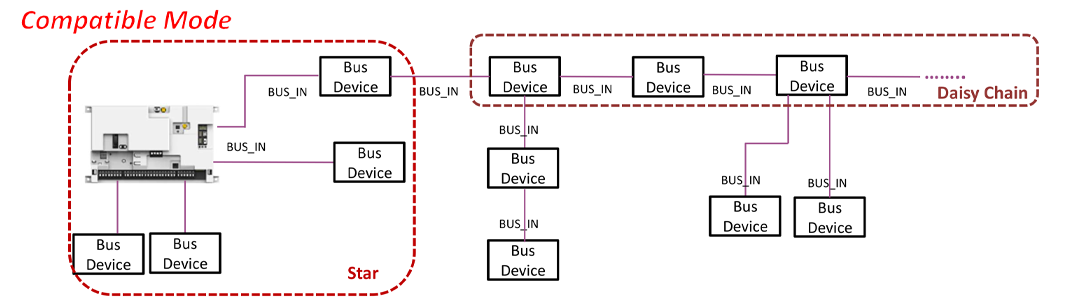

Csillagpontos (Compatible Mode) buszvonal kialakítás esetén a busz topológia teljesen szabad, de így a busz vonal maximum 1 km hosszú lehet, maximum 32 eszköz csatlakozhat a buszra és maximum 500 méterre helyezhetjük el őket egymástól.
A 8 db alaplapi vezetékes bemenetre a vezetékes zónák szabadon programozhatóak NO, NC, 1EOL, 2EOL, 3EOL módban. Zóna duplázás is lehetséges. A piacon lévő riasztórendszerek által használt véglezáró ellenállások értékei között is szabadon lehet változtatni, így az AX Hybrid Pro G2 bármilyen Hikvision vagy harmadik féltől származó riasztórendszer vezetékes perifériáival kompatibilis. A zónák mellett természetesen 12 V DC feszültség kimenet is megtalálható.
A 2db PGM és 2db relé különböző előre programozott automatikus folyamattal vagy az applikációban lévő parancsikonokkal kapcsolható. Szabadon programozhatóak NO vagy NC, monostabil vagy bistabil működési módokban. Egy PGM-re közvetlen a központról is lehetséges 12 V DC tápfeszültséget kapcsolni egy jumper segítségével.
A BELL kimenet segítségével egy vezérelhető hang- és fényjelzőt (szirénát) is illeszthetünk a panelhez.
Buszmodulok:

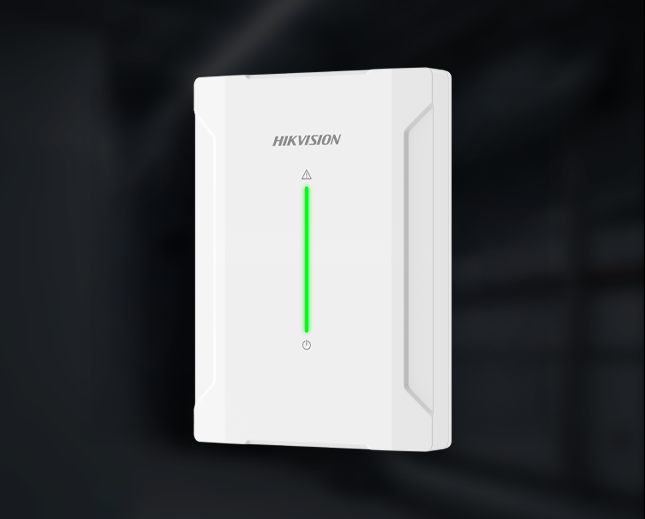

Zóna be- és kimeneti modul: (DS-PM501Z8T4) Nyolc be- vagy kimenet. A központ bemeneteivel azonosan programozhatóak, illetve maximum négy bemenetet van lehetőségünk átállítani PMG-re szoftveresen.
Relémodul: (DS-PM501R4) 4 db vezérelhető relé 230 V – 15 A AC és 60 V – 5 A DC-re biztosítva. Ugyanúgy programozható, mint az alaplapon található relék. Tri-X vevőegység: (DS-PR501-HWE) AX Pro vezetéknélküli eszközök illesztésére szolgál. A legtöbb Tri-X protokollal működő perifériával kompatibilis. Pontos kompatibilitási információt a kapcsolódó adatlapokban érdemes ellenőrizni.
A modulok alkalmasak a busz erősítésére is. Standard módban maximum 500 méterre helyezhetjük el őket egymástól és maximum 15 eszközt lehet csatlakoztatni egy buszvonalra.

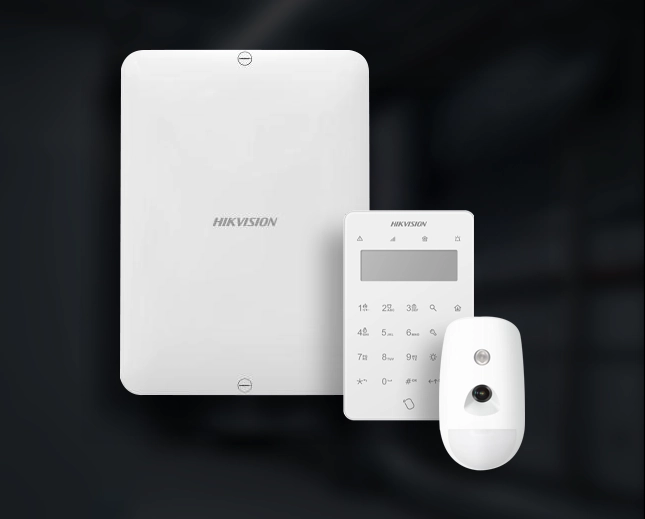

Buszos tápegység: (PSU DS-PR531-3A) 1 AUX tápkimenet 3 A-es kapacitással, 12 V – 7 Ah-ás akkumulátor hellyel, műanyag dobozban.
Buszos kezelő (DS-PK501LTM-HWE) LCD kezelő 2 zónabemenettel és 1 PGM-mel ellátva. Ezeket ugyanúgy lehet programozni, mint az alaplapi zónákat. RFID kártyaolvasóval és AX-Pro távirányító vevőegységgel kombinálva, így a távirányítók használatához nem feltétlenül szükséges a rádiós bővítő.

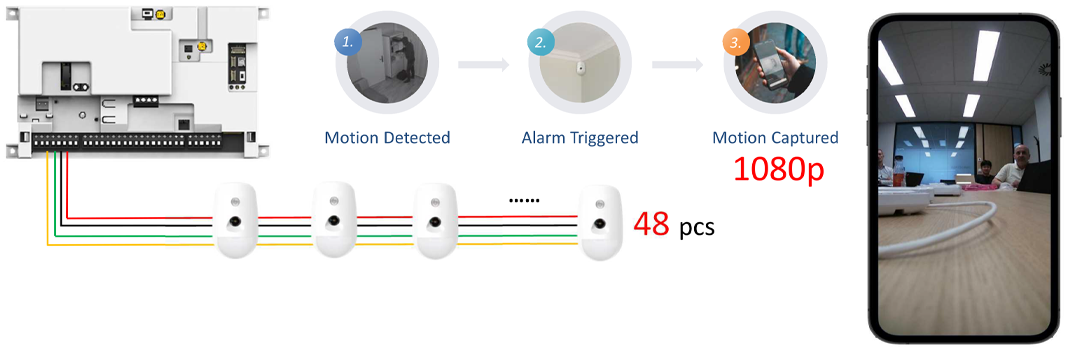

Buszos PIRCAM (DS-PD501PC12) buszos PIR mozgásérzékelő, beépített kamerával. Riasztás esetén egy GIF formátumú felvételt készít, melyet továbbít a telefonos alkalmazásba és a távfelügyelethez (IP Receiver Pro vagy Hik Central Prof.) Max felbontás: 1080p (2MP).

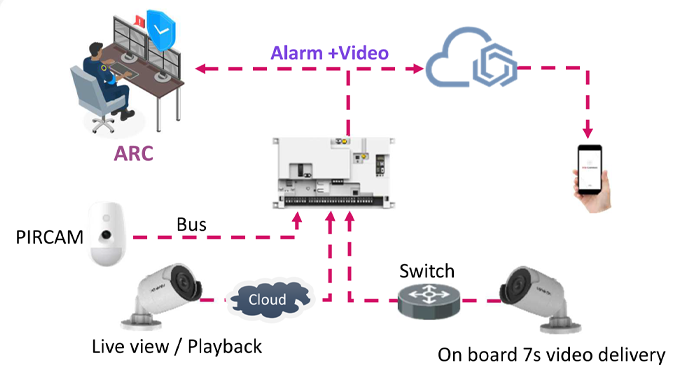

CCTV - IP
A riasztóközponthoz IP kamerákat is lehet társítani, az AX Pro-tól megszokott módon. Az Ax Hybrid Pro központok maximum 32 IP kamerát képesek kezelni. A kamerák, a konfigurált VCA segítségével fognak riasztani, valamint fotómegerősítésre is alkalmasak.

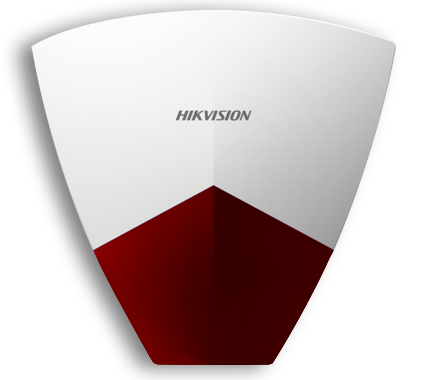

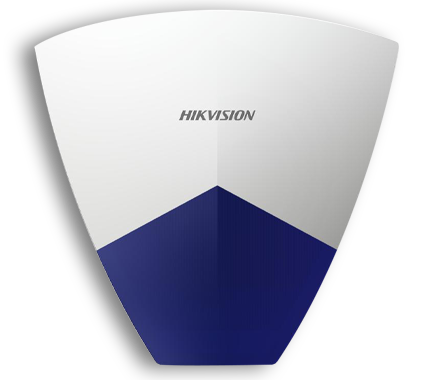

Vezetékes kültéri fény- és hangjelző (DS-PS102X)
Hagyományos vezetékes hang-fényjelző eszköz (nem buszos). Kék és piros változatban.
Összefoglalás
A Hikvision AX Hybrid Pro egy komplett biztonsági rendszert kínál, mely együttműködhet más Hikvision rendszerekkel is, ezáltal komplett ökoszisztémát, komplex rendszereket alakíthatunk ki.
